گیربکس صنعتی یکی از اجزای کلیدی در انتقال قدرت بین اجزای مختلف ماشین‌آلات است که در اغلب خطوط تولید و تجهیزات سنگین کاربرد دارد. این تجهیز مکانیکی برای تبدیل گشتاور و تنظیم سرعت چرخش بین موتور و بار استفاده می‌شود. در واقع، گیربکس پلی بین منبع توان (معمولاً الکتروموتور) و مصرف‌کننده انرژی مکانیکی است و بسته به نوع کاربرد، می‌تواند سرعت را کاهش یا افزایش دهد.
استفاده از گیربکس فقط به انتقال نیرو خلاصه نمی‌شود؛ در بسیاری از ماشین‌آلات صنعتی، انتخاب درست گیربکس می‌تواند از بروز آسیب‌های مکانیکی، خرابی‌های زودهنگام و حتی خطرات ایمنی جلوگیری کند. بسته به نیاز سیستم، گیربکس‌ها در نسبت تبدیل، توان انتقالی، نوع چیدمان محور و دنده‌ها تفاوت دارند. در صنعت، چهار مدل رایج گیربکس شامل دنده هلیکال، گیربکس حلزونی ، مخروطی و خورشیدی هستند که هر کدام ویژگی‌های فنی، راندمان، قیمت و کاربرد خاص خود را دارند.
دسته‌بندی گیربکس‌های صنعتی بر اساس عملکرد
از لحاظ عملکرد، گیربکس‌ها به دو دسته اصلی تقسیم می‌شوند:
- گیربکس‌های کاهنده: در این مدل‌ها، سرعت دورانی کاهش یافته و گشتاور افزایش می‌یابد. پرکاربردترین نوع گیربکس در صنایع سنگین، نوار نقاله‌ها، میکسرها و تجهیزات معدنی هستند.
- گیربکس‌های افزاینده: برخلاف کاهنده‌ها، این نوع برای افزایش سرعت در سیستم‌هایی مثل ژنراتورها و برخی ماشین‌آلات خاص استفاده می‌شود.
قیمت گیربکس صنعتی چطور تعیین می‌شود؟
قیمت یک گیربکس صنعتی تابع پارامترهای مختلفی است که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:
- نوع گیربکس (حلزونی، خورشیدی، هلیکال و…)
- توان خروجی و ظرفیت گشتاور
- جنس قطعات (چدن، فولاد آلیاژی، آلومینیوم و…)
- کیفیت ساخت، دقت ماشین‌کاری، تلرانس‌ها
- برند سازنده (اروپایی، ایرانی، چینی و…)
- نحوه نصب و ابعاد فیزیکی گیربکس
برای مثال، گیربکس‌های خورشیدی به دلیل راندمان بالا، توزیع متقارن نیرو و قابلیت تحمل گشتاورهای بالا، قیمت بالاتری نسبت به مدل‌های حلزونی دارند. همچنین برندهای معتبر اروپایی به علت کیفیت بالا، پشتیبانی بهتر و طول عمر بیشتر معمولاً هزینه بالاتری دارند.
نکات مهم در انتخاب گیربکس صنعتی
برای انتخاب یک گیربکس صنعتی مناسب، باید به موارد زیر توجه ویژه داشته باشید:
- تناسب گیربکس با مشخصات فنی موتور (دور، توان، نوع کوپلینگ)
- نسبت تبدیل و نوع بارگذاری (ثابت، ضربه‌ای، متناوب)
- نوع نصب (افقی، عمودی، فلنج‌دار یا پایه‌دار)
- دمای محیط و شرایط کاری (رطوبت، گردوغبار، فضای باز یا بسته)
- نوع روانکاری و سیکل سرویس و نگهداری
همچنین اگر بارهایی با مؤلفه‌های محوری یا شعاعی بالا روی شفت خروجی وارد می‌شوند، باید از گیربکس‌هایی با یاتاقان‌های مقاوم‌تر یا طراحی ویژه استفاده کرد.
در نهایت، توصیه می‌شود در پروژه‌هایی که دقت و طول عمر تجهیزات اهمیت بالایی دارد، حتماً با یک متخصص فنی مشورت شود تا انتخاب شما از نظر فنی و اقتصادی بهینه باشد.
فروش گیربکس صنعتی
اغلب تولیدکنندگان گیربکس صنعتی برای تضمین کیفیت محصول، خدماتی نظیر گارانتی، تأمین قطعات و خدمات پس از فروش ارائه می‌دهند؛ البته بهره‌مندی از این خدمات تنها در صورتی ممکن است که خرید از نمایندگی رسمی یا فروشگاه‌های معتبر انجام گرفته باشد. وبسایت یکتاصنعت با اخذ عاملیت فروش و نمایندگی رسمی بسیاری از برندهای داخلی و خارجی، مرجع مطمئنی برای خرید انواع گیربکس صنعتی محسوب می‌شود. تیم فنی و فروش این مجموعه در تمام مراحل از انتخاب تا نصب و بهره‌برداری، پشتیبانی تخصصی ارائه می‌دهد و آماده پاسخگویی به سوالات فنی خریداران است.
دسته‌بندی گیربکس‌های صنعتی
اصلی‌ترین مؤلفه در طبقه‌بندی گیربکس‌ها، نوع دنده آن‌هاست. نوع دنده تأثیر مستقیمی بر نسبت تبدیل، گشتاور خروجی، بازدهی، میزان صدا و عمر کاری دارد. در ادامه به معرفی انواع رایج گیربکس‌های صنعتی و موارد کاربرد آن‌ها می‌پردازیم:
گیربکس افزاینده
این گیربکس‌ها برای کاربردهایی طراحی شده‌اند که در آن‌ها نیاز به افزایش سرعت خروجی نسبت به ورودی وجود دارد. استفاده از گیربکس افزاینده بیشتر در توربین‌ها، سیستم‌های نیروگاهی و تجهیزات پالایشگاهی مرسوم است. این مدل عمدتاً به‌صورت سفارشی تولید شده و به‌صورت آماده در انبار موجود نیست.
گیربکس کاهنده
رایج‌ترین نوع گیربکس‌های صنعتی، مدل‌های کاهنده هستند که با کاهش دور ورودی، گشتاور را در خروجی افزایش می‌دهند. به دلیل تنوع کاربردی بالا، سهم عمده‌ای از تولیدات گیربکس سازی به این مدل‌ها اختصاص دارد. انواع مختلف گیربکس کاهنده عبارت‌اند از:
۱. گیربکس حلزونی
ساختار این گیربکس شامل یک شافت ماردون (ورودی) و یک چرخ‌دنده حلزونی (خروجی) است. مزایای آن شامل ابعاد کوچک، امکان نصب در جهات مختلف و برگشت‌ناپذیری حرکت است. اما به دلیل اصطکاک بالا، بازدهی نسبتاً پایین و سایش زیاد، در کاربردهای سنگین و مداوم کمتر توصیه می‌شود. این مدل معمولاً برای تغییر زاویه انتقال نیرو به ۹۰ درجه استفاده می‌شود.
۲. گیربکس هلیکال
از چرخ‌دنده‌های مارپیچ با زاویه برش نسبت به محور بهره میبرد که موجب انتقال نرم‌تر نیرو و کاهش نویز می‌شود. این مدل بازدهی بالا، طول عمر زیاد و ظرفیت گشتاور قابل‌توجهی دارد. بسته به نوع طراحی، گیربکس هلیکال در انواع زیر تولید می‌شود:
- شافت مستقیم (Inline): ورودی و خروجی در یک راستا.
- کرانویل پینیون (Bevel Helical): انتقال قدرت با زاویه ۹۰ درجه.

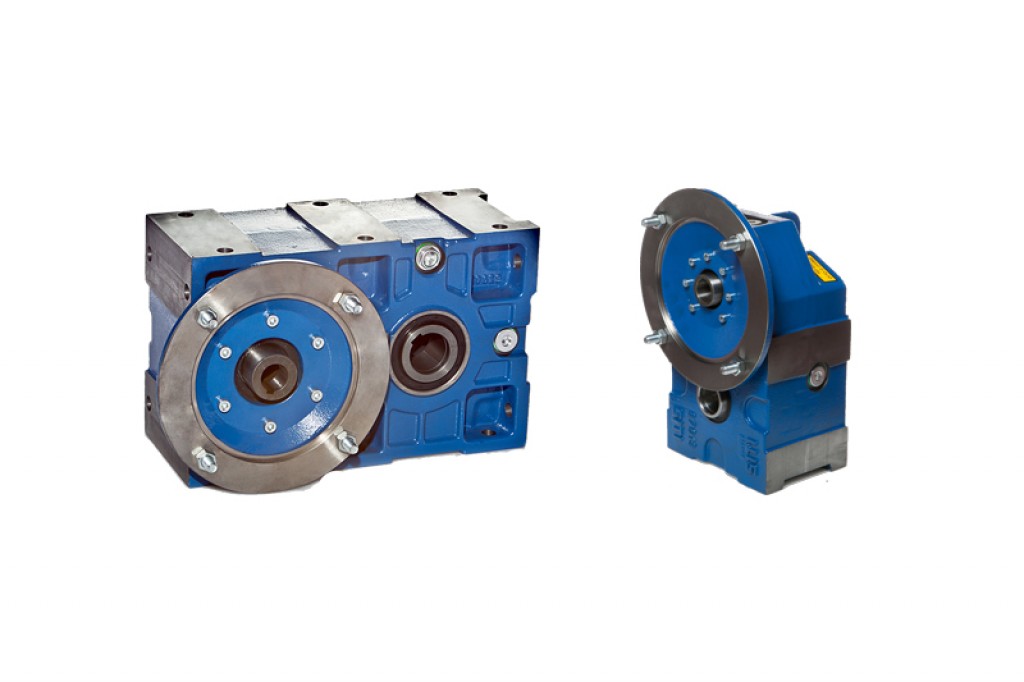

- شافت موازی (Parallel Shaft): محورهای ورودی و خروجی موازی هستند.
- هلیکال چندمحوره (قورباغه‌ای): مناسب برای کاربردهای سنگین با نیاز به چند مرحله کاهش دور.
برای دریافت مشخصات فنی دقیق و لیست قیمت انواع گیربکس‌های هلیکال شافت مستقیم ، از منوی مربوطه در وبسایت یکتاصنعت بازدید نمایید یا با کارشناسان فنی مجموعه در ارتباط باشید.

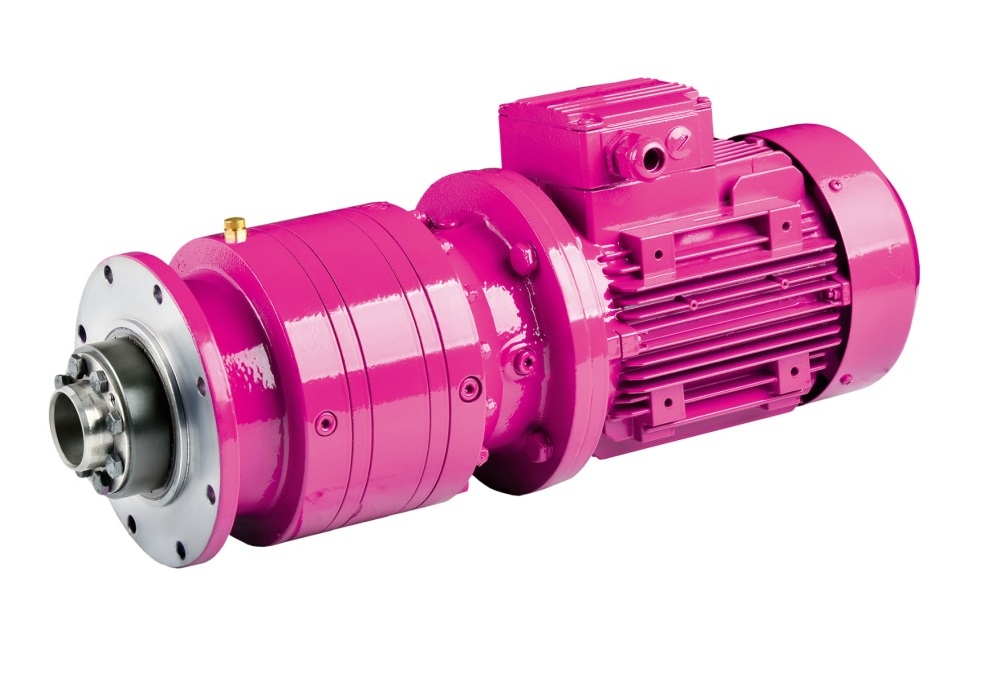

۳. گیربکس خورشیدی (Planetary Gearbox)
گیربکس خورشیدی از مجموعه‌ای متشکل از چرخ‌دنده مرکزی (خورشیدی)، چرخ‌دنده‌های سیاره‌ای و یک رینگ دنده‌ای (annulus) تشکیل شده است. این پیکربندی باعث توزیع یکنواخت بار میان چرخ‌دنده‌ها می‌شود و امکان دستیابی به گشتاورهای بسیار بالا در ابعاد جمع‌وجور را فراهم می‌سازد. همچنین، تنوع در طراحی و امکان تغییر نسبت تبدیل با تعویض اجزای داخلی، این گیربکس را به گزینه‌ای ایده‌آل برای سیستم‌هایی با نیاز به دقت و راندمان بالا تبدیل کرده است.
از مزایای این مدل می‌توان به راندمان بالا، تحمل گشتاور بالا، عمر طولانی و طراحی ماژولار اشاره کرد. گیربکس خورشیدی در صنایع خودروسازی، رباتیک، معدن، نوار نقاله‌ها و پرس‌های صنعتی کاربرد گسترده‌ای دارد.
برای دریافت لیست قیمت، اطلاعات فنی یا مشاوره در خصوص انتخاب بهترین گیربکس خورشیدی متناسب با نیاز پروژه، با کارشناسان ما در تماس باشید.
۴. گیربکس سایکلو (Cycloidal Gearbox)
گیربکس سایکلو برخلاف سایر گیربکس‌های صنعتی فاقد چرخ‌دنده‌های متداول است و از مکانیزمی خارج از مرکز (eccentric cam) و دیسک‌های دندانه‌دار برای انتقال نیرو بهره میبرد. این طراحی منحصربه‌فرد موجب شوک‌پذیری بسیار بالا، مقاومت در برابر ضربات ناگهانی و عملکرد پایدار در شرایط سخت می‌شود.
از دیگر ویژگی‌های این گیربکس می‌توان به دقت بالا، فضای نصب کوچک، صدای کم و عمر طولانی اشاره کرد. گیربکس سایکلو به‌ویژه برای کاربردهایی با بارهای ضربه‌ای مانند دستگاه‌های حفاری، تجهیزات معادن، خطوط تولید پیوسته و سیستم‌های حرکت دقیق صنعتی گزینه‌ای مناسب به شمار می‌رود.
اجزای گیربکس صنعتی
گیربکس‌های صنعتی اگرچه در طراحی‌های مختلف و متناسب با نوع کاربرد متفاوت هستند، اما اغلب اجزای اصلی آن‌ها مشابه بوده و نقش‌های کلیدی در انتقال نیرو ایفا می‌کنند. بسته به نوع کاربرد، گشتاور، شرایط محیطی و نوع ورودی یا خروجی، ممکن است برخی قطعات تغییراتی داشته باشند. در ادامه با مهم‌ترین اجزای تشکیل‌دهنده یک گیربکس صنعتی آشنا می‌شوید:
۱. بلبرینگ و رولبرینگ
بلبرینگ‌ها یکی از اجزای حیاتی گیربکس‌های صنعتی محسوب می‌شوند. آن‌ها در دو سمت ورودی و خروجی گیربکس قرار می‌گیرند و وظیفه کاهش اصطکاک، پایداری در دوران شفت و انتقال روان نیرو را دارند. بسته به ظرفیت بار و شرایط کارکرد، ممکن است از بلبرینگ یا رولبرینگ استفاده شود.
۲. شفت‌های ورودی و خروجی
شفت‌ها یا محورهای گیربکس وظیفه انتقال توان مکانیکی را بر عهده دارند. شفت ورودی، نیرو را از موتور به چرخ‌دنده‌ها منتقل می‌کند و شفت خروجی، پس از کاهش یا افزایش دور، آن را به سیستم مقصد انتقال می‌دهد. کیفیت و طراحی دقیق شفت‌ها، نقش مستقیمی در بازدهی کلی گیربکس دارد.
۳. پوسته (بدنه) گیربکس
پوسته گیربکس محفظه‌ای است که تمامی اجزای داخلی را درون خود جای می‌دهد و وظیفه حفاظت مکانیکی از آن‌ها را دارد. این بخش معمولاً از چدن داکتیل یا فولاد ریخته‌گری‌شده ساخته می‌شود تا در برابر ضربه، لرزش، تنش‌های فشاری و محیط‌های صنعتی خشن مقاوم باشد.
۴. کاسه‌نمد (آب‌بند)
کاسه‌نمدها قطعاتی هستند که در محل عبور شفت‌ها از بدنه گیربکس نصب می‌شوند و از ورود گرد و غبار، رطوبت، آب و مواد آلاینده به درون گیربکس جلوگیری می‌کنند. آن‌ها همچنین مانع نشت روغن به بیرون می‌شوند. جنس و طراحی کاسه‌نمد باید متناسب با فشار، دما و شرایط محیطی انتخاب شود.
۵. چرخ‌دنده‌ها
مهم‌ترین و اثرگذارترین قطعه در عملکرد گیربکس، چرخ‌دنده‌ها هستند. آن‌ها مسئول کاهش یا افزایش سرعت و گشتاور هستند و بسته به نوع گیربکس می‌توانند در انواع مختلفی همچون مستقیم (Straight)، مارپیچ (Helical)، مخروطی (Bevel)، یا سیاره‌ای (Planetary) باشند.
برای مثال، چرخ‌دنده‌های مارپیچ سطح تماس بیشتری دارند و عملکرد روان‌تری ارائه می‌دهند، در حالی که چرخ‌دنده‌های مستقیم برای کاربردهای ساده‌تر و هزینه‌پایین‌تر مناسب هستند.
در ادامه یک معرفی کامل و ساختار یافته از برند معروف گیربکس SEW گپ در حوزه گیربکس‌های صنعتی ارائه شده است، به همراه معرفی انواع محصولات و ویژگی‌های برجسته این برند:
معرفی برند گیربکس SEW
SEW-Eurodrive یکی از شناخته‌شده‌ترین و معتبرترین برندهای جهانی در زمینه تولید سیستم‌های انتقال قدرت، به‌ویژه انواع گیربکس‌های صنعتی، الکتروموتورها و درایوهای الکترونیکی است. این شرکت آلمانی با بیش از ۹۰ سال سابقه فعالیت، همواره به‌عنوان پیشگام در حوزه تکنولوژی، کیفیت ساخت و نوآوری در صنعت گیربکس شناخته شده است.
ویژگی‌های برجسته گیربکس‌های SEW
- کیفیت ساخت بالا: تمامی گیربکس‌های SEW با استانداردهای روز اروپا تولید شده و دارای عمر مفید بالا و راندمان قابل‌توجه هستند.
- تنوع گسترده در مدل‌ها: از گیربکس‌های حلزونی گرفته تا مدل‌های سیاره‌ای و صنعتی سنگین، SEW پاسخگوی نیاز طیف وسیعی از صنایع است.
- امکان سفارشی‌سازی: SEW امکان ارائه گیربکس‌های سفارشی‌سازی‌شده بر اساس نیاز خاص هر پروژه را فراهم کرده است.
- پشتیبانی جهانی: دفاتر فروش و خدمات پس از فروش SEW در سراسر جهان فعال هستند، که به افزایش اعتماد و راحتی کاربران کمک می‌کند.
انواع گیربکس‌های SEW
۱. گیربکس‌های حلزونی (W Series)
- طراحی جمع‌وجور و سبک
- مناسب برای کاربردهای سبک تا نیمه‌سنگین
- راندمان قابل قبول برای فضاهای محدود
۲. گیربکس‌های هلیکال (R Series)
- دارای چرخ‌دنده‌های مارپیچ برای انتقال نرم و بی‌صدا
- راندمان بالا
- مناسب برای کاربردهای صنعتی پیوسته
۳. گیربکس‌های شافت مستقیم (F Series)
- طراحی فشرده
- قابلیت نصب مستقیم روی تجهیزات صنعتی
- راندمان بالا در انتقال گشتاور
۴. گیربکس‌های هلیکال-مخروطی (K Series)
- ترکیب دنده‌های مارپیچ و مخروطی
- مناسب برای سیستم‌های با بار سنگین و تغییر جهت نیرو
۵. گیربکس‌های سیاره‌ای (P Series)
- قدرت انتقال گشتاور بسیار بالا در ابعاد کوچک
- مناسب برای صنایع معدنی، فولاد، سیمان، جرثقیل و …
- دوام بسیار بالا و راندمان عالی
کاربردهای رایج گیربکس SEW
- خطوط انتقال مواد (نوار نقاله‌ها)
- صنایع غذایی و دارویی
- کارخانه‌های سیمان، فولاد و معادن
- سیستم‌های بالابر و آسانسور
- ماشین‌آلات اتوماسیون صنعتی
